Конвейеры типа КВЖ предназначены для транспортирования пылевидных, порошкообразных, зернистых и мелкокусковых насыпных грузов с максимальным размером частиц 25 мм, горячих грузов с температурой до 300 гр. Возможно исполнение с водоохлаждением желоба
  • Описание
  • Технические характеристики
  • Преимущества
  • 3D-презентация
  • Файлы
  • Опции
  • Видео

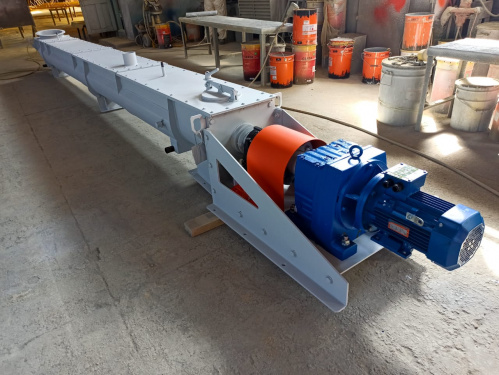

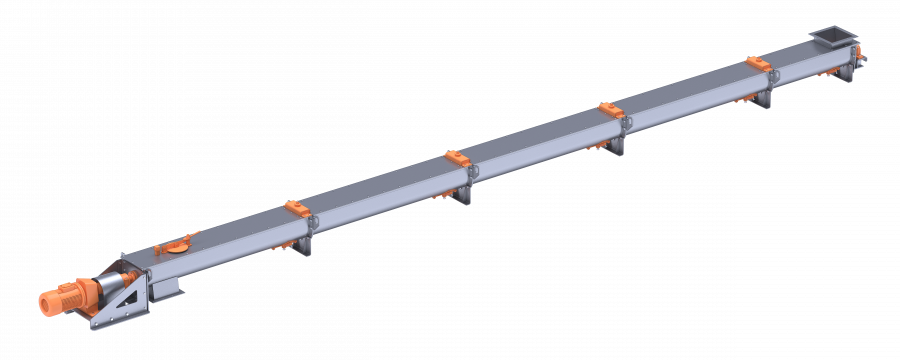

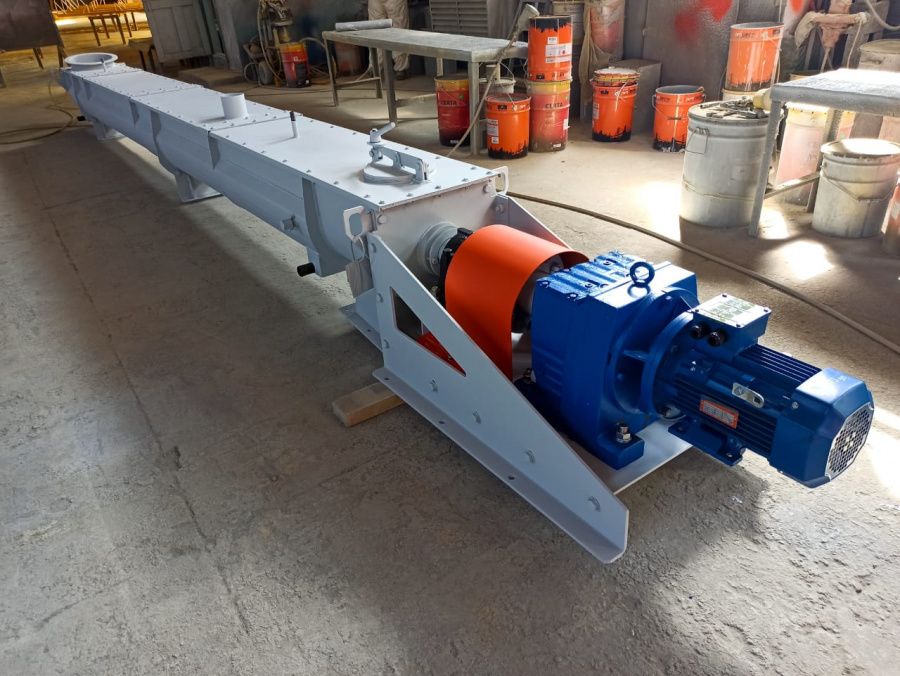

Винтовой конвейер КВЖ состоит из неподвижного желоба, закрытого сверху крышкой, приводного вала с укрепленными на нем витками транспортирующего винта, концевых опор и промежуточной опоры, привода, загрузочного и разгрузочного патрубков.

Винтовые конвейеры могут транспортировать груз в горизонтальном, наклонном и вертикальном направлениях Перемещение груза по желобу осуществляется витками вращающегося винта.
КВЖ 160 200 250 320 400 500
Производительность, м3/ч                               2,5/2,0 4,4/3,5 8,63/6,9 17,5/14,0 35/28 60,6/48,0
Скорость шнека, об/мин.                               90 90 90 90 90 90
Фракция, мм                  до 5.0 до 5.0 до 5.0 до 7,0 до 10,0 до 10,0
Угол наклона, ◦ до 10°/20° до 10°/20° до 10°/20° до 10°/20° до 10°/20° до 10°/20°
Температура груза, ◦ С   до 200° С до 200° С до 200° С до 200° С до 200° С до 200° С
Длина транспортирования,м    10 15 20 35 30 30
Мощность привода кВт 3  7,5 11 30 37 55
Тип винта сплошной   сплошной   сплошной   сплошной   сплошной   сплошной
  • современная герметичная конструкция;
  • дополнительные футеровки износостойкими материалами;
  • применение высококачественных комплектующих;
  • высокая монтажная готовность и простота ремонта;
  • компактное исполнение привода;
  • быстрый доступ ко всем узлам благодаря модульной конструкции;
  • увеличенная металлоемкость, что способствует снизить абразивный износ и увеличить межремонтный ресурс на 20-30%;
  • термообработка основных узлов и деталей конвейера;
  • возможность исполнения системы подвода подшипниковых опор;
  • конструкция подшипниковой опоры, исключающая взаимодействие материала с подшипниками.
Общий каталог.pdf

Размер: 3.39 Mb

- Система охлаждение желоба;
- Исполнение из абразивостойкой стали.
